一體結構的過濾轉鼓，可使預涂層均勻分布，容易清洗。
具有反清洗功能，保證設備從內至外清洗干凈。
連續自動操作，勞作強度低。
過濾轉鼓的轉速通過變頻控制，可獲得不同濕度要求的濾餅。
設備結構緊湊、占地面積小、操作簡單、工作平穩、可靠。
|
|
產品特點 | |
| 廢硅藻土貯罐； | 一體結構的過濾轉鼓，可使預涂層均勻分布，容易清洗。 | |
| 混合罐（帶攪拌）； | 具有反清洗功能，保證設備從內至外清洗干凈。 | |
| 轉鼓過濾機、卸料機構及機架； | 連續自動操作，勞作強度低。 | |
| 緩沖罐； | 過濾轉鼓的轉速通過變頻控制，可獲得不同濕度要求的濾餅。 | |
| 泵：濾液泵、離心泵、真空泵； | 設備結構緊湊、占地面積小、操作簡單、工作平穩、可靠。 | |
| 閥門、管道管件； | ||
| 控制系統。 |
| 主要技術參數 |
| 主要材質：SS304； |
| 過濾面積：2.5～6m2； |
| 轉鼓直徑：￠600~1000mm； |
| 工作壓力：-0.2～-0.6bar； |
| 處理能力：100～300kg/（含水60%左右）或混合液1.5～2.5m3/h； |
| 總裝機容量：10～13kw； |
| 占地面積：10～15 m2； |
|
外形尺寸：2700×1500×1600mm 3800×2600×2700mm |
|

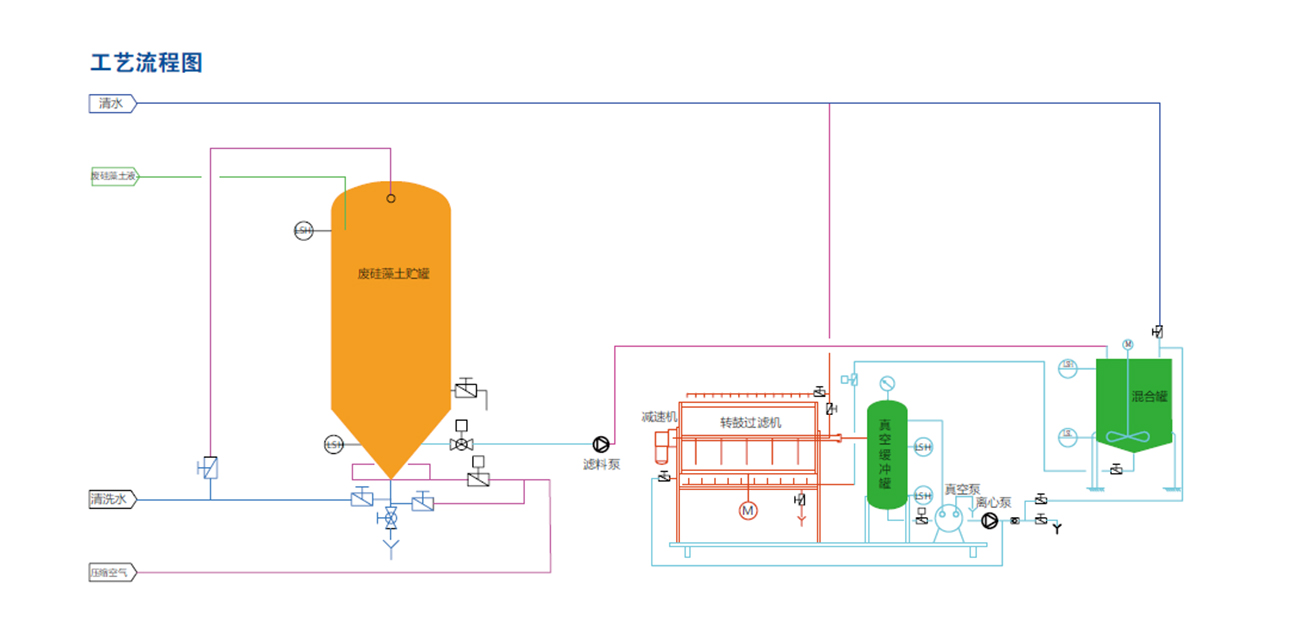

工作原理 |
控制系統 |
|

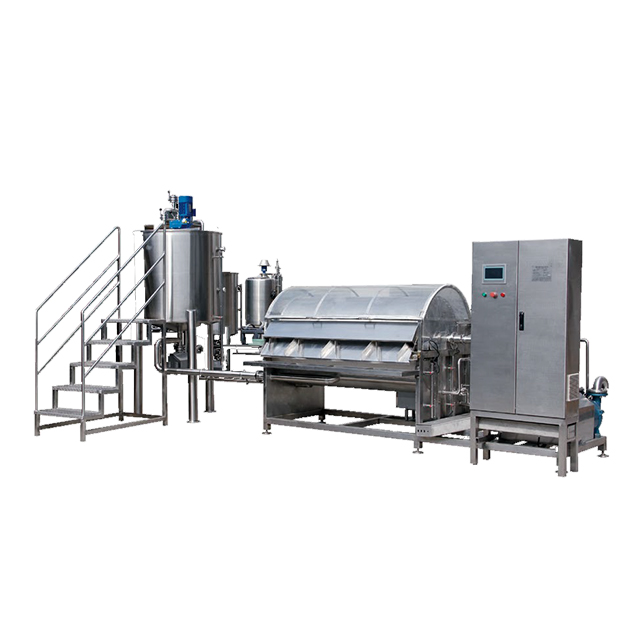

真空轉鼓過濾機設備主要用于廢硅藻土液處理，故亦名為廢硅藻土處 理裝置。該設備由減速機帶動過濾轉鼓連續勻速旋轉，利用真空泵形 成的真空壓力差，通過過濾轉鼓內的分配器，將流經過濾池的物料進 行吸濾，料液中的水連續不斷地被吸到罐內排放或回收；而固體物料 （如硅藻土）則均勻地吸附在轉鼓外表面形成濾餅層，當濾餅層達到 一定厚度，卸料區的刮刀通過自動進給，將刮刀進給至切削餅層的位 置，固體物料就被連續的切削到接料槽里裝袋處理。如此循環，實現 連續吸濾操作，把排放的水與需廢棄的濾渣分開處理，達到環保、衛 生要求。 |
本系統采用PLC編程自動控制，觸摸屏面板設定，可實現預涂、過濾 過程自動控制，過濾時可以根據料液過濾效率自動對刮刀進給進行調節，有刮刀行程自動保護功能、過濾料液液位自動控制功能，過濾后 物料自動吸料控制功能。控制設備包括真空轉鼓過濾機、廢硅藻土貯 罐、料液輸送泵，廢土罐攪拌及廢土罐上下液位控制等。
   |
